八木天线原理
八木天线是一款经典的定向天线，广泛应用于HF、VHF以及UHF波段。它由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成，形成端射式天线。这种天线的设计原理基于电磁学理论，通过反射器和引向器的相互作用，实现天线的定向辐射和增益提升。
八木天线制作过程
制作八木天线需要精确计算各振子的长度、间距以及匹配方式，以确保天线的性能。以下是制作过程的详细步骤：

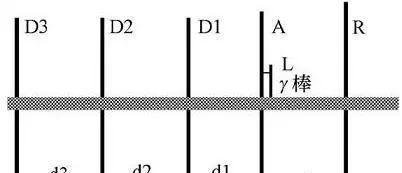

天线尺寸确定
反射器长度：35cm（0.5λ，波长λ=70cm）
引向器长度：31cm（0.44λ），三根长度相等
有源振子长度：暂取34cm（0.486λ），实际长度需在天线调整中确定
间距：引向器间距取值0.2λ，第一根引向器与有源振子间距为0.14λ，反射器与有源振子间距也为0.2λ

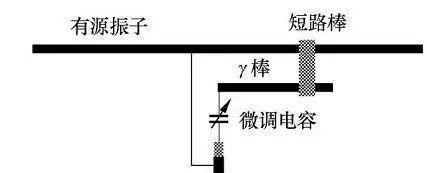

γ匹配
采用γ匹配方式连接天线与馈线，实现阻抗匹配。
同轴电缆的芯线经过可变电容与γ棒相连，电缆屏蔽层接在有源振子的中心。
短路棒将有源振子与γ棒连通，并可以移动，以调整匹配状态。
天线制作

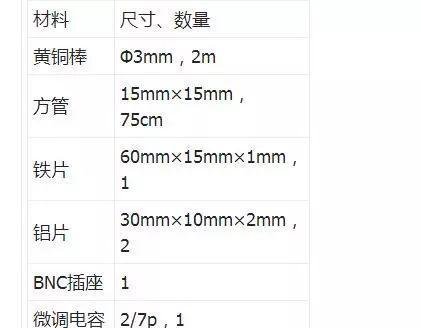

材料：所有振子选用Φ3mm的铜焊条，横杆可用15mm×15mm、长70cm的方管或铝合金材料。
制作步骤：
按照尺寸剪好6根铜棒，在方管相应位置上做好打孔记号。
使用台钻在方管的5个孔位上将方管打穿，使铜焊条能插进横杆。

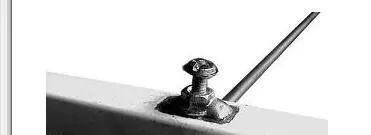

在振子上方钻一个孔，焊上一个螺母，旋紧螺杆以固定振子。

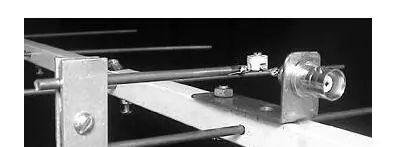

制作短路棒和BNC插座，将短路棒夹在有源振子和γ棒上，调整间距。
将瓷片电容焊在BNC插座的芯线及γ棒上，完成天线制作。
天线调整
调整参数：谐振频率和驻波比，使天线谐振频率在435MHz附近，驻波比尽可能接近1。
调整步骤：
将短路棒固定在距横杆5～6cm处。
发信机频率调至435MHz，调节瓷片电容使天线驻波最小。

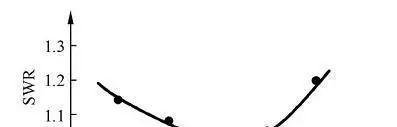

在430～440MHz范围内，每间隔2MHz测量驻波，记录数据。
观察驻波最小时对应的频率是否在435MHz附近，若偏高或偏低，更换稍长或稍短的有源振子重新测量。
稍许改变短路棒位置，反复细调瓷片电容，使天线驻波在435MHz附近尽可能小。
以下是相关图片展示：
通过以上步骤，我们可以制作出性能良好的八木天线，满足无线电通信的需求。
